過冷奧氏體等溫轉(zhuǎn)變曲線說明：

1)由過冷奧氏體開始轉(zhuǎn)變點(diǎn)連接起來的曲線稱為轉(zhuǎn)變開始線;由轉(zhuǎn)變終了點(diǎn)連接起來的曲線稱為轉(zhuǎn)變終了線。A 1線以右轉(zhuǎn)變開始線以左的區(qū)域是過冷奧氏體區(qū);A1線以下,轉(zhuǎn)變終了線以右和Ms點(diǎn)以上的區(qū)域?yàn)檗D(zhuǎn)變產(chǎn)物區(qū);在轉(zhuǎn)變開始線與轉(zhuǎn)變終了線之間的區(qū)域?yàn)檫^冷奧氏體和轉(zhuǎn)變產(chǎn)物共存區(qū)。

2)過冷奧氏體在各個(gè)溫度等溫轉(zhuǎn)變時(shí),都要經(jīng)過一段孕育期（它以轉(zhuǎn)變開始線與縱坐標(biāo)之間的水平距離來表示）。對(duì)共析碳鋼來說,轉(zhuǎn)變開始線在550℃出現(xiàn)拐彎，該處被稱為C曲線的鼻尖,它所對(duì)應(yīng)的溫度稱為鼻溫。

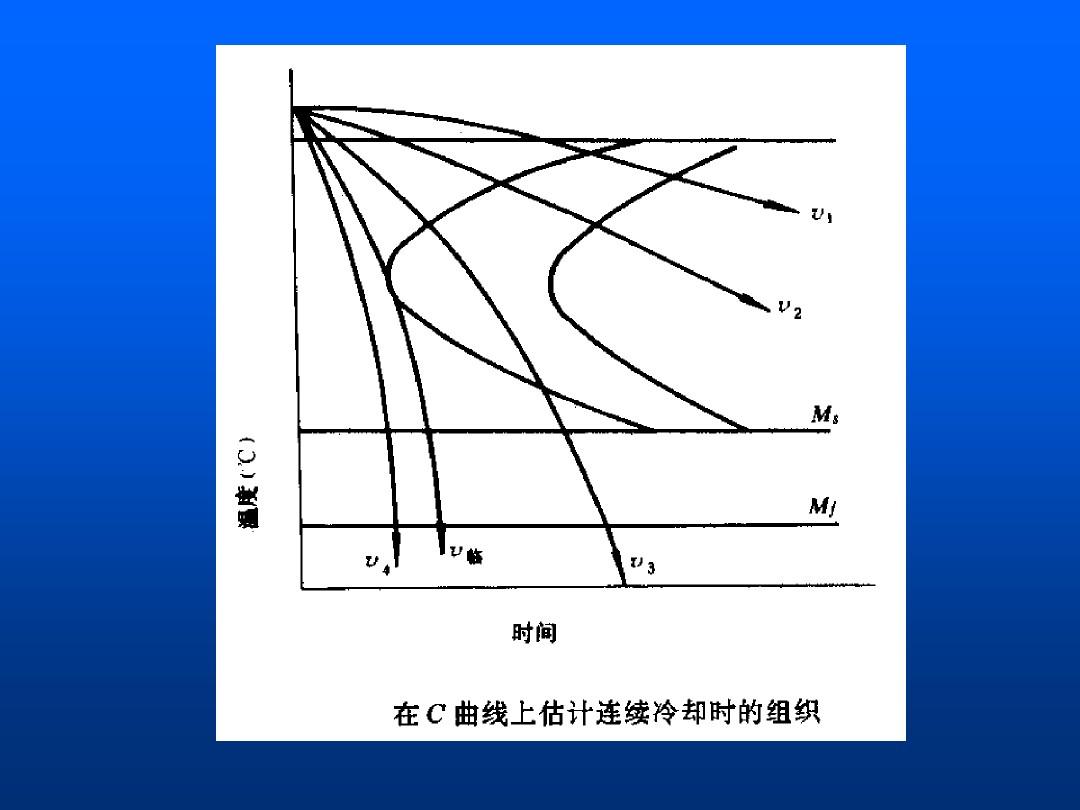

3)共析碳鋼的過冷奧氏體在三個(gè)不同溫度區(qū)間,可發(fā)生三種不同的轉(zhuǎn)變:在C曲線鼻尖以上部分,即A1~550℃之間過冷奧氏體發(fā)生珠光體轉(zhuǎn)變,轉(zhuǎn)變產(chǎn)物是珠光體,故又稱珠光體轉(zhuǎn)變;在C曲線鼻尖以下部分,即550℃~Ms之間,過冷奧氏體發(fā)生貝氏體轉(zhuǎn)變,轉(zhuǎn)變產(chǎn)物是貝氏體,故又稱貝氏體轉(zhuǎn)變;在Ms點(diǎn):以下,過冷奧氏體發(fā)生馬氏體轉(zhuǎn)變,轉(zhuǎn)變產(chǎn)物是馬氏體,故又稱馬氏體轉(zhuǎn)變。

亞共析和過共析鋼的等溫轉(zhuǎn)變C曲線,與共析鋼的不同是,亞共析鋼的C曲線上多一條代表析出鐵素體的線。過共析鋼的C曲線上多一條代表二次滲碳體的析出線。

影響 C 曲線形狀和位置的主要因素有：

凡是提高奧氏體穩(wěn)定性的因素,都使孕育期延長(zhǎng),轉(zhuǎn)變減慢,因而使C曲線右移。-反之,使C曲線左移。碳鋼c曲線的位置與鋼的含碳量有關(guān),在亞共析鋼中,隨著含碳量的增加,鋼的C曲線位置右移。在過共析鋼中,隨著含碳量的增加,c曲線又向左移。除此之外,鋼的奧氏體化溫度愈高,保溫時(shí)間愈長(zhǎng),奧氏體晶粒愈粗大,則C曲線的位置愈右移。
